JZJS系列羅茨-水環式真空機組

所屬分類：真空機組
瀏覽次數：次
發布日期：2025-01-16

我要詢價

產品概述

概述

　　JZJS系列羅茨-水環真空機組，是以羅茨真空泵，(又名羅茨增壓泵)為主泵，以雙級水環式真空泵為前級泵通過電接點真空表電接點壓力表來實現羅茨真空泵水環式真空泵的自動啟閉，自動保護及整套機組的安全保護的真空獲得設備它除了具有一般羅茨真空泵機組的某些特點外，由于采用水環式真空泵作為前級泵，所以它特別適用于抽除含有較多水蒸汽及有一定腐蝕性氣體的工業流程中，例如干燥、脫水、蒸發、蒸餾、結晶等工藝流程由于水環式真空泵的極限真空遠比油封機械泵低，所以用水環式真空泵作前級泵的羅茨真空泵水環泵機組的極限真空，比用油封機械泵作前級泵的羅茨真空泵油封機械泵機組的極限真空低。本型號三級機組的極限真空為25Pa，二級機組的極限真空為400Pa，但這樣的極限真空對上述工業流程的要求已完全可以滿足了。

工作原理及結構特點

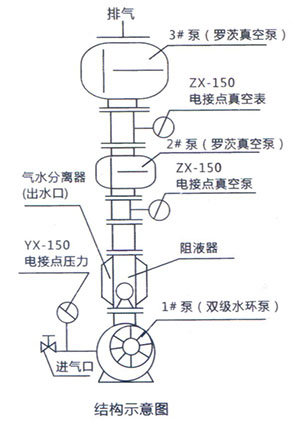

JZJS型機組主要是由兩大部分組成。即泵部分(抽氣部分)和電源控制部分。J乙JS三級機組的泵部分是由兩臺羅茨真空泵和一臺雙級水環式真空泵三級串聯而成，其中雙級水環泵叫做前級泵，與被抽容器相聯的羅茨真空泵叫做主泵級，與前級和主泵級相聯的一級羅茨真空泵叫做中間級，如果去掉中間級羅茨真空泵，就構成JZJS二級機組。三級機組的極限真空可比二級機組的極限真空提高一個數量級而進入25Pa或更高。

　　由于普通型羅茨真空泵不能在大氣下起動，故須在其排氣端預先抽成真空，然后再起動，所以在羅茨真空泵出口須配備前級真空泵(簡稱前級泵)作為預抽泵。對于ZJS三級機組而言，主泵級的前級泵是中間級，中間級的前級泵為雙級水環泵。對于JZJX二級機組而言，主泵級的前級泵即為雙級水環泵。

　　各級真空泵之間抽速比(后級泵抽速與前級泵抽速相比)要符合一定的比例?？紤]到在高抽速比下前級泵配用功率和抽排氣能力的不足對后級真空泵的不利影響。一般抽速比不宜大于3，而以取抽速比為2左右為佳。

　　由于羅茨真空泵具有優良的抽氣特性(在低壓下具有大的抽速)，且在羅茨真空泵的極限真空范圍內使用羅茨真空泵作為后級泵，總能比前級真空泵提高個數量級的真空度(如前級真空度為100Pa那未使用羅茨真空泵作后級泵，就可提高到10Pa，余類推)。由于羅茨真空泵的轉子與轉子，轉子與泵腔均無機械接觸，無須潤滑，故其功率損耗就明顯小于具有相同抽速的其它類型機械真空泵。又由于JZJS型機組配備雙級水環泵作為其前級泵，所以對抽除具有定腐蝕性，含水蒸汽量大的工業流程特別適宜。

性能及規格

性能 /型號	抽氣速率 (L/S)	極限壓力 (≤Pa)	機 組組成泵型號				總功率 (KW)	進氣口徑 (mm)	排氣口徑 (mm)	重量 (kg)
			主泵	中間泵二	中間泵一	前級泵
JZ JS 30 - 1.5	30	400	ZJ 30			2SK - 1.5	4.75	Φ 50	Φ 40	300
JZ JS 70 - 1.5	70	400	ZJ 70			2SK - 1.5	5.5	Φ 80	Φ 40	325
JZ JS 70 - 3	70	400	ZJ 70			2SK - 3	9	Φ 80	Φ 40	420
JZ JS 150 - 3	150	400	ZJ 150A			2SK - 3	10.5	Φ 100	Φ 40	525
JZ JS 150 - 6	150	400	ZJ 150A			2SK - 6	18	Φ 100	Φ 50	650
JZ JS 300 - 6	300	400	ZJ 300			2SK - 6	19	Φ 150	Φ 50	985
JZ JS 300 - 12	300	400	ZJ 300			2SK - 12	26	Φ 150	Φ 100	1485
JZ JS 600 - 12	600	400	ZJ 600			2SK - 12	29.5	Φ 150	Φ 100	1520
JZ JS 600 - 20	600	400	ZJ 600			2SK - 20	44.5	Φ 150	Φ 125	2630
JZ JS 1200 - 30	1200	400	ZJ 1200A			2SK - 30	66	Φ 300	Φ 125	4070
JZ JS 30 -30 -1.5	30	25	ZJ 30		ZJ 30	2SK - 1.5	5.5	Φ 50	Φ 40	380
JZ JS 70 -30 -1.5	70	25	ZJ 70		ZJ 30	2SK - 1.5	6.25	Φ 80	Φ 40	420
JZ JS 70 -70 -1.5	70	25	ZJ 70		ZJ 70	2SK - 1.5	7	Φ 80	Φ 40	440
JZ JS 70 -70 -3	70	25	ZJ 70		ZJ 70	2SK - 3	10.5	Φ 80	Φ 40	535
JZ JS 150 -70 -3	150	25	ZJ 150A		ZJ 70	2SK - 3	12	Φ 100	Φ 40	600
JZ JS 150 -150 -3	150	25	ZJ 150A		ZJ 150A	2SK - 3	13.5	Φ 100	Φ 40	710
JZ JS 150 -150 -6	150	25	ZJ 150A		ZJ 150A	2SK - 6	21	Φ 100	Φ 50	920
JZ JS 300 -150 -3	300	25	ZJ 300		ZJ 150A	2SK - 3	14.5	Φ 150	Φ 40	1150
JZ JS 300 -150 -6	300	25	ZJ 300		ZJ 150A	2SK - 6	22	Φ 150	Φ 50	1350
JZ JS 300 -300 -12	300	25	ZJ 300		ZJ 300	2SK - 12	30	Φ 150	Φ 100	1880
JZ JS 600 -300 -6	600	25	ZJ 600		ZJ 300	2SK - 6	26.5	Φ 150	Φ 50	1665
JZ JS 600 -300 -12	600	25	ZJ 600		ZJ 300	2SK - 12	33.5	Φ 150	Φ 100	1980
JZ JS 1200 -30 0-12	1200	25	ZJ 1200A		ZJ 300	2SK - 12	40.5	Φ 300	Φ 100	3200
JZ JS 1200 -600 -20	1200	25	ZJ 1200A		ZJ 600	2SK - 20	55.5	Φ 300	Φ 125	4270
JZ JS 1200 -600 -30	1200	25	ZJ 1200A		ZJ 600	2SK - 30	73.5	Φ 300	Φ 125	4670
JZ JS 30 -30 -30 -1.5	30	1	ZJ 30	ZJ 30	ZJ 30	2SK - 1.5	6.25	Φ 50	Φ 40
JZ JS 70 -30 -30 -1.5	70	1	ZJ 70	ZJ 30	ZJ 30	2SK - 1.5	7	Φ 80	Φ 40
JZ JS 150 -70 -70 -3	150	1	ZJ 150A	ZJ 70	ZJ 70	2SK - 3	13.5	Φ 100	Φ 40
JZ JS 300 -70 -70 -3	300	1	ZJ 300	ZJ 70	ZJ 70	2SK - 3	14.5	Φ 150	Φ 40
JZ JS 300 -150 -70 -3	300	1	ZJ 300	ZJ 150A	ZJ 70	2SK - 3	16	Φ 150	Φ 40
JZ JS 300 -150 -150 -6	300	1	ZJ 300	ZJ 150A	ZJ 150A	2SK - 6	25	Φ 150	Φ 50
JZ JS 600 -150 -150 -6	600	1	ZJ 600	ZJ 150A	ZJ 150A	2SK - 6	28.5	Φ150	Φ50
JZ JS 600 -300 -150 -6	600	1	ZJ 600	ZJ 300	ZJ 150A	2SK - 6	29.5	Φ150	Φ50
JZ JS 1200 -600 -300 -12	1200	1	ZJ 1200A	ZJ 600	ZJ 300	2SK - 12	44.5	Φ300	Φ100
JZ JS 2500 -1200 -600 -20	2500	1	ZJ 2500	ZJ 1200A	ZJ600	2SK - 20	74	Φ300	Φ125

注：1.以上表格為行業推薦標準型號，也可以根據用戶特殊要求，異型設計。

　　2.單泵的技術參數詳見各泵的性能參數。
