用途及使用范圍

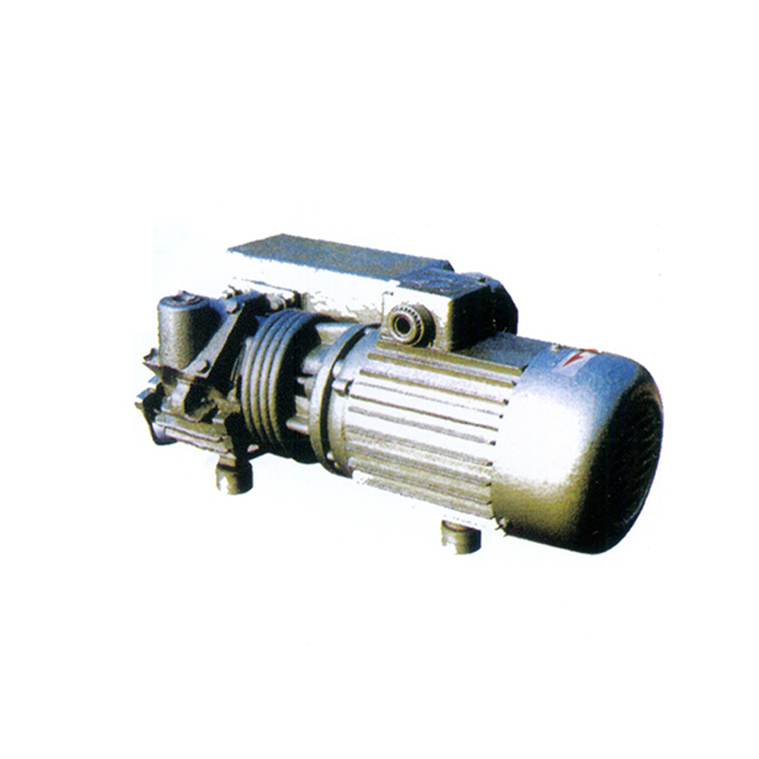

Xd型旋片式真空泵
可以在任意入口壓強下工作，已普遍應用于食品的真空包裝，塑料工業的真空吸塑成形。印刷行業的印張輸送，真空吸引等。
主要技術參數
| 名稱/型號 |
抽氣速率
(m/h) |
極限壓力
(Pa) |
功率
(kw) |
轉速
(rpm) |
用油量
(L) |
吸氣徑
(in) |
凈重量
(Kg) |
| XD-010 |
10 |
200 |
0.37 |
1450 |
0.5 |
1/2" |
16 |
| XD-020 |
20 |
200 |
0.75 |
2900 |
1 |
3/4" |
19 |
| XD-040 |
40 |
200 |
1.1 |
1440 |
1 |
11/ |
45 |
| XD-063 |
63 |
200 |
1.5 |
1450 |
2 |
11/4" |
56 |
| XD-100 |
100 |
200 |
3 |
1450 |
2 |
11/4" |
70 |
旋片式真空泵泵內偏心安裝的轉子與定子固定面相切，兩個（或以上）旋片在轉子槽內滑動（通常為徑向）并與定子內壁相接觸，將泵腔分為幾個可變?nèi)莘e的一種旋轉變?nèi)莘e真空泵。通常，旋片與泵腔之間的間隙用油來作為密封，所以旋片真空泵一般是油封式機械真空泵。
旋片式真空泵特點：
1、抽速快，體積小，重量輕，噪聲低，維修方便，極限真空度高等優點。按國際限真空均為6×10-2Pa（即5×10-4Torr，注：Torr=133.32Pa)。
2、有可靠的防塵裝置。其他旋片泵，當雜物通過防塵裝置后，即可接進入泵腔內。而我司生產的真空泵當雜物通過防塵裝置，只能流落在防塵裝置的外部周圍。這樣就確保了泵的正常運轉，徹底解決了雜物進入泵腔內咬死的現象。
3、設有一個放氣閥帶進油孔的復合螺釘，我國多年生產的雙級旋片泵，進油孔均設計在油箱內部的低級排氣閥座上。當油孔堵塞時，需放掉油，拆下油箱，才能疏通油孔。真空泵只要旋出復合螺釘，即可疏通油孔，亦可排出雜物及水蒸氣。即快又省力，大大提高了泵的工作效率。
