ZJ系列羅茨真空泵是一種旋式變?nèi)菡婵毡?，須有前級泵配合方可使用，在較寬的壓力范圍內有較大的抽速，對被抽除氣體中含有灰塵和水蒸氣不敏感，廣泛用于治金、化工、食品、電子鍍膜等行業。
性能及規格
| 型號 |
抽氣速率
(L/S) |
極限壓力
≤(Pa) |
轉速
(rpm) |
功率
(kw) |
口徑
(mm) |
重量
(kg) |
推薦配用
前級泵型號 |
| 進口 |
出口 |
| ZJ-30 |
30 |
6X10-2 |
2770 |
0.75 |
50 |
40 |
66 |
2X-4A |
| ZJB-30 |
5X10-2 |
75 |
| ZJ-70 |
70 |
6X10-2 |
2780 |
1.5 |
80 |
50 |
87 |
2X-8 |
| ZJB-70 |
5X10-2 |
100 |
| ZJ-150A |
150 |
6X10-2 |
2900 |
3 |
100 |
100 |
198 |
2X-15 |
| ZJB-150 |
5X10-2 |
215 |
| ZJ-300 |
300 |
6X10-2 |
1450 |
4 |
150 |
150 |
490 |
2X-30A |
| ZJB-300 |
5X10-2 |
480 |
| ZJ-600 |
600 |
6X10-2 |
2900 |
5.5 |
150 |
150 |
490 |
2X-70A |
| ZJB-600 |
5X10-2 |
503 |
| ZJ-1200A |
1200 |
6X10-2 |
1450 |
11 |
300 250 |
300 250 |
1550 |
2X-70A二臺 |
| ZJB-1200 |
5X10-2 |
1580 |
| ZJ-2500 |
2500 |
5X10-2 |
2900 |
22 |
300 |
300 |
1600 |
2X-70A二臺 |
注:1、抽氣速率系指在配用推薦前級泵的條件下,羅茨真空泵入口壓強在6650Pa-2.66Pa范圍內所測得的最大抽氣速率。
2、極限壓力系指在配用推薦前級泵條件下,不帶任何附加容器、泵口密閉不進氣,經過充分抽氣后用壓縮式真空計在泵進口處測得的 穩定的空氣分壓力的最低值。
3、上表各性級均是在配用住推薦前級泵條件下獲得的,用戶可根據不同情況選用不同的前級真空泵,但其主要性能指標會有所變化。
4、重量系指配Y系列電動機時的總重量。

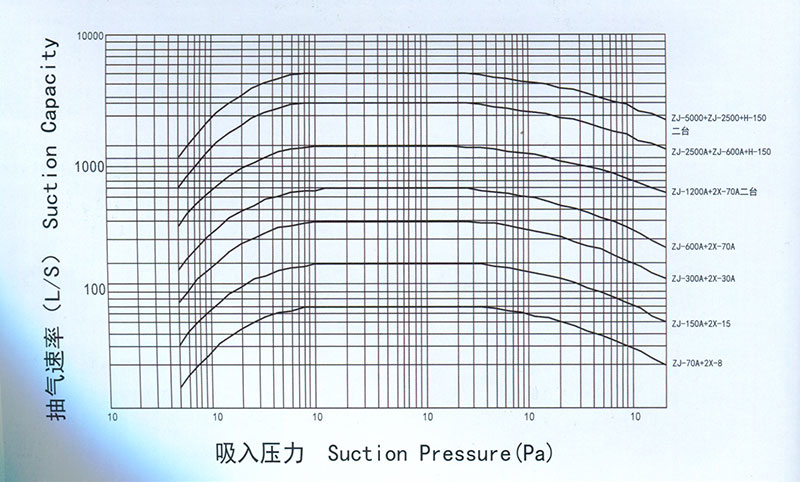

特性曲線
羅茨式真空泵（簡稱：羅茨泵）是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變?nèi)菡婵毡谩?br />
羅茨式真空泵在石油、化工、塑料、農藥、汽輪機轉子動平衡、航空航天空間模擬等裝置上得到了長期運行的考驗，所以應該在國內大力推廣和應用。同時也廣泛用于石油、化工、冶金、紡織等工業。真空泵配件作為真空泵消音器，用于真空泵的噪聲治理。
羅茨式真空泵的兩個轉子在泵體中如何布置，決定了泵的總體結構。國內外羅茨真空泵的總體結構布置一般有三種方案：
1、立式：兩個轉子的軸線呈水平安裝，但兩個轉子軸線構成的平面與水平面垂直，這種結構，泵的進排氣口呈水平設置，裝配和連接管道都比較方便。但其缺點是泵的重心太高，在高速運轉時穩定性差，所以除小規格的泵外，采用這種結構型式的不太多。
2、臥式：兩個轉子的軸線呈水平安裝，兩個轉子軸線構成的平面成水平方向，這種結構的泵的進氣口在泵的上方，排氣口在泵的下方（也有與此相反的）。下邊的排氣口一般為水平方向接出，所以進排氣方向是相互垂直的。排氣口接一個三通管向兩個方向開口，一端接排氣管道，另一端死或接旁通閥時使用。這種結構的特點是重心低，高速運轉時穩定性好。國內外大中型泵多采用此種結構型式。
3、豎軸式：國外有的羅茨式真空泵的兩個轉子軸線與水平面垂直安裝。這種結構的裝配間隙容易控制，轉子裝配方便，占地面積小，但齒輪等傳動機構裝拆不便，潤滑裝置也較復雜。
